Géométrie d’ouverture

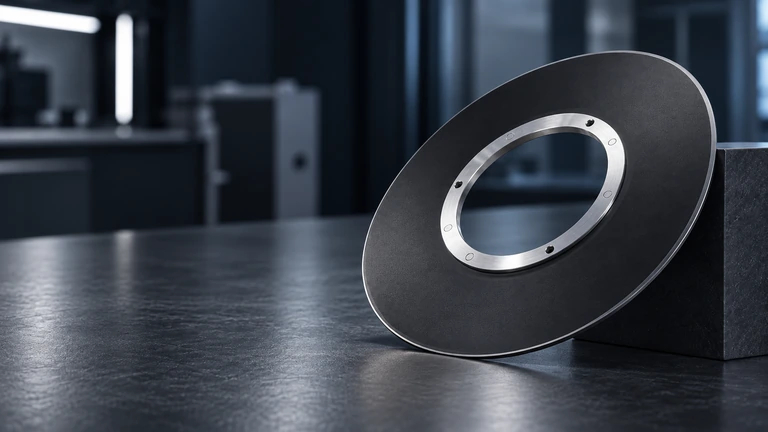

Microperçage laser
La géométrie d’ouverture visée sur la pièce métallique est examinée à partir du plan ou de l’échantillon disponible. Le matériau, l’épaisseur de la pièce et l’ouverture visée sont étudiés ensemble du point de vue de la fabricabilité.
Motif de perforation
De l’ouverture individuelle au motif de perforation
La microperforation désigne la disposition d’ouvertures selon un motif défini sur une surface métallique. La géométrie des ouvertures, l’entraxe, la distribution des trous et le taux de vide visé sont évalués avec les informations techniques propres à la pièce.
Géométrie d’ouverture
Décrit les caractéristiques géométriques de l’ouverture individuelle.
Entraxe
Décrit la distance entre les centres de deux ouvertures adjacentes.
Distribution des trous
Décrit la disposition des ouvertures sur la surface.
Taux de vide
Décrit la proportion de surface ouverte du motif de perforation.
- Géométrie d’ouverture
- Entraxe
- Distribution des trous
- Taux de vide
Application de fabrication actuelle : Plaques de filtration des polymères Découvrir le procédé de filtration des polymères
Composants adaptés à l’application
Les composants métalliques microperforés adaptés à l’application sont développés autour du besoin technique.
La géométrie de la pièce, le matériau, l’épaisseur, la zone à usiner, l’ouverture cible et le motif de perforation sont évalués avec les exigences de l’application. La référence de la machine ou du système, les informations de base sur l’application et, lorsqu’ils sont disponibles, une pièce existante, un plan ou un échantillon peuvent contribuer à la première évaluation.
Informations utiles à la première évaluation
Modèle de machine, fonction de la pièce ou contexte de procédé
Type d’acier inoxydable, de titane ou d’alliage technique
Géométrie de trou et informations de motif visées, si elles sont connues
Pièce physique, référence de pièce ou photographies détaillées
Données de pièce disponibles aux formats DXF, DWG, STEP ou PDF
- Référence application / système
- Modèle de machine, fonction de la pièce ou contexte de procédé
- Matériau
- Type d’acier inoxydable, de titane ou d’alliage technique
- Ouverture cible / informations de perforation
- Géométrie de trou et informations de motif visées, si elles sont connues
- Pièce existante / échantillon — si disponible
- Pièce physique, référence de pièce ou photographies détaillées
- Plan technique — si disponible
- Données de pièce disponibles aux formats DXF, DWG, STEP ou PDF
Approche de travail
De l’examen technique à la fabrication
Les informations disponibles sur l’application, le système ou la pièce sont examinées du point de vue de la fabricabilité. Une fois les données techniques complémentaires nécessaires identifiées, les étapes suivantes adaptées au projet sont évaluées avec le client.
- Examen technique
- Progression adaptée au projet
- Fabrication
PRÉCISION EN FABRICATION
Plaques de filtration des polymères.
Nous fabriquons des plaques de filtration métalliques microperforées pour le recyclage des plastiques et les systèmes de traitement des polymères.
De l’ouverture de filtration à l’interface machine, chaque pièce est évaluée dans son ensemble.
Découvrir les plaques filtrantes- Géométrie de filtration
- Ouverture, entraxe et surface active
- Interface machine
- Interfaces propres à la pièce
- Point de départ de l’évaluation
- Référence système, application ou pièce existante
